从2019年3月份发布至今，软件资料更新过89次，详情看帖子二楼，当前版本V8.9，最近一次更新于2021-08-30。
安富莱微信公共平台，欢迎大家关注（打造高质量公众号）

软件资源版本V8.9（2021-08-30）
链接：https://pan.baidu.com/s/18mDYNnAyrHpVMb1uyQ84kg 提取码：jp53

开发工具盘：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=100027

注：当前V7原理图仅对购买板子客户开源，其它对所有人开源

说明：
争取做更多的实战性应用，分享更多的嵌入式技术，希望能在实际项目中帮到大家。
（1）V7将大力加强对初学者的支持力度，已经更新至91章，下载链接，后9章和一批视频教程将加紧制作。
（2）事隔五年之后，开启第2版DSP数字信号处理和CMSIS-NN神经网络教程，同步开启三代示波器，已经发布前47章链接。
（3）新版RL-TCPnet V7.X网协议栈和物联网教程开始更新，配RTX5和FreeRTOS两版本，更新至第14章，下载链接。
（4）LwIP网络教程开始更新，使用MDK的RTE环境开发，配套RTX5和FreeRTOS两个版本，更新至第7章，下载链接
（5）第3版emWin教程和ThreadX GUIX教程开始更新，双管齐下，GUIX更新至第28章，emWin更新至第34章，下载链接
（6）ThreadX内核教程，更新至第23章，已经完结，下载链接
（7）RTX5内核教程，更新至第6章，下载链接
（8）RL-USB教程，更新至第8章，下载链接
（9）双网口教程，单网络协议栈管理DM9000和DM9162，下载链接
（10）ThreadX FileX文件系统教程，更新至第4章，下载链接
（11）ThreadX ThreadX NetXDUO网络教程，更新至第6章，下载链接
软件：
1、开发板预装出厂程序，各种外设驱动包全做好了，可以检测全部硬件功能。
2、例子保持MDK5和IAR8两个版本，选做Embedded Studio的GCC版。
3、开发板的大部分API和驱动包延续V4，V5和V6开发板命名和实现方法，老客户基本可以无痛学习。
硬件：
1、核心板是6层，底板是4层。
2、核心板大小34.5mm * 34.5mm，跟F429BIT6大小差不多。
3、核心板引出172个GPIO，底板引出上百个GPIO排针，含多路FMC高速扩展IO排针。
4、核心板板载32MB的32位带宽SDRAM和32MB的QSPI，显示屏采用24bit的RGB888硬件接口。
5、V7开发板含核心板，配套的液晶屏和STM32-V6开发板的相同，有屏的客户可以不必再买屏，之前购买的外扩模块均可以使用。
带屏购买会装配上下两张亚克力板，单独买主板不配亚克力和相关铜柱。

总之，V7将加强对初学者的支持力度，推出100章用户手册和一批视频教程，且保证质量。

开发板特点（硬件部分）：
1、H7核心板采用32bit数据总线外挂SDRAM，性能强劲，写速度376MB/S，读速度189MB/S。
2、测评STM32H7+32位SDRAM的LTDC+DMA2D性能，100Hz以上无压力，刷800*480图片和色块仅需2.6ms一张。
3、测评STM32H7驱动QSPI Flash的4线DMA模式，读速度48MB/S左右，即使带上FatFS文件系统，也可以达到24.6MB/S的读速度。
4、双网口速度，DM9000速度99.7Mbps，DM9162速度99.8Mbps。
5、所有GPIO接口均有排针或排母引出。
6、主板尺寸、接口和STM32-V5、V6开发板完全兼容，之前购买的外扩模块均可以使用。
7、显示屏接口与V6开发板一致，可以直接用V6配套的显示屏。

主板硬件配置：
1、CPU型号 STM32H743XIH6/TFBGA240, Flash 2MB，RAM 1MB，主频480MHz
2、SDRAM：32位总线宽度，容量32MB
3、QSPI Flash ： 4线总线宽度，容量32MB，支持XIP，即可运行程序
4、NAND Flash ： 8位总线宽度，容量128MB
5、串行EEPROM：容量16KB
6、SPI串行FLASH: 容量8MB
7、显示器接口：RGB 24bit、I2C触摸、背光可调
8、双网口：1个DM9162 PHY芯片（CPU内置MAC）,一个DM9000AEP，挂在FMC总线16bit
9、USB口：1个USB HOST 全速，1个USB Device 全速
10、RS485接口1个
11、RS232接口1个（DB9和TTL UART排针引出）
12、CAN接口2个，跳线可配置
13、SD卡插座1个，SDIO排母插座一个（2个TTL串口）
14、音频部分：WM8978高保真I2S全双工CODEC，板载高音质音腔扬声器，咪头一个可录音，FM收音机SI4704一个
15、PS2键盘/鼠标接口1个
16、红外接收器一个，红外发射器一个
17、蜂鸣器一个（和红外发射器二选一）
18、MPU6050加速度计、陀螺仪一个
19、光照度芯片BH1750一个
20、BMP180气压传感器一个
21、3个独立按键、一个5向摇杆
22、摄像头接口一个
23、ADC、DAC接口（可外接示波器模块）
23、扩展排母接口：SPI、TTL串口、I2C，可外接 (和V5、V6开发外扩模块完全兼容）
- AD7705（TM7705）双路16位ADC采集
- VS1053B MP3模块
- GPS模块（TTL串口）
- GPRS模块（TTL串口）
- 串口WiFi模块（ESP8266）
- OLED模块(8bit并行总线）
- AD7606 模块 16位ADC 8路同步
- ADS1256 8路24位ADC数据采集模块
- DAC8501双路DAC模块（0-5V)
- DAC8563双路DAC模块( -10V -> +10V)
- AD9833模块 DDS波形发生器三角波正弦波方波
24、预留有若干5V和3.3V扩展输出IO (挂在32位总线，速度快，占用GPIO资源少）

当前完成的底层驱动包和对应的驱动包应用：

1、本教程重在BSP驱动包设计方法和HAL库的框架学习，并将HAL库里面的各种弯弯绕捋顺，从而方便我们的程序设计。

2、由于是基于HAL库的文档，所以不限制H7系列，其它F1，F2，F3，F4，F7等系列通用，只是H7系列的外设更加丰富和强劲些。

3、本次工程延续以往的代码风格，从底层BSP驱动包到应用代码，变量命名，文件命名，程序框架，注释等都比较规范，大家阅读或者移植都会比较方便。

用户手册（BSP驱动包手册）前91章教程已经发布：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=86980

目录：

部分章节展开：

配套的裸机例程

含ThreadX，uCOS-III，uCOS-II，RTX4，RTX5和FreeRTOS
基于V7开发板的uCOS-III，uCOS-II，RTX4，RTX5，FreeRTOS模板全部集齐
http://www.armbbs.cn/forum.php?mod=viewthread&tid=93556

基于STM32H7的uCOS-III + FatFS + emWin + ST USB的综合模板下载
http://www.armbbs.cn/forum.php?mod=viewthread&tid=100125

基于STM32H7的FreeRTOS+ FatFS + emWin + ST USB的综合模板下载
http://www.armbbs.cn/forum.php?mod=viewthread&tid=100127

基于STM32H7的uCOS-II + FatFS + emWin + ST USB的综合模板下载
http://www.armbbs.cn/forum.php?mod=viewthread&tid=100126

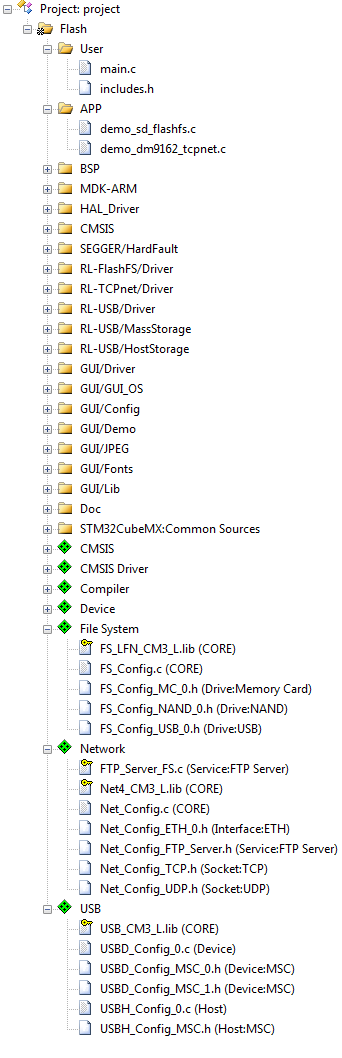

基于STM32H7的RTX5+RL-USB+FL-FlashFS+RL-TCPnet+emWin6.x综合模板，含MDK AC5和AC6
http://www.armbbs.cn/forum.php?mod=viewthread&tid=104012

基于STM32H7的ThreadX+FileX+GUIX+NetXDUO+USBX综合模板发布，史上最强安全认证综合模板，稳如泰山，含MDK AC5，AC6，IAR和GCC
http://www.armbbs.cn/forum.php?mod=viewthread&tid=103554

教程文档
ThreadX内核教程，更新至第23章。已经完结
http://www.armbbs.cn/forum.php?mod=viewthread&tid=99514

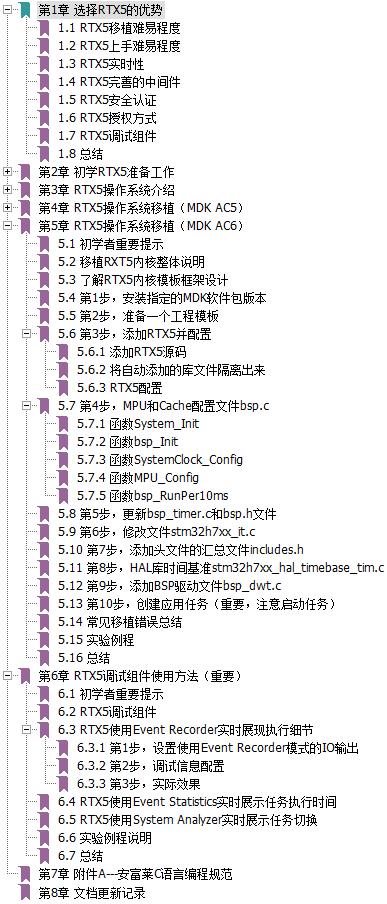

RTX5内核教程，更新至第6章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=93149

含emWin和ThreadX GUIX
基于V7开发板的裸机和各种RTOS版本的emWin程序模板，支持硬件JPEG，已发布
http://www.armbbs.cn/forum.php?mod=viewthread&tid=93843

基于V7的emWin多屏显示方案模板，同时驱动LCD和OLED例程
http://www.armbbs.cn/forum.php?mod=viewthread&tid=94380

GUI教程

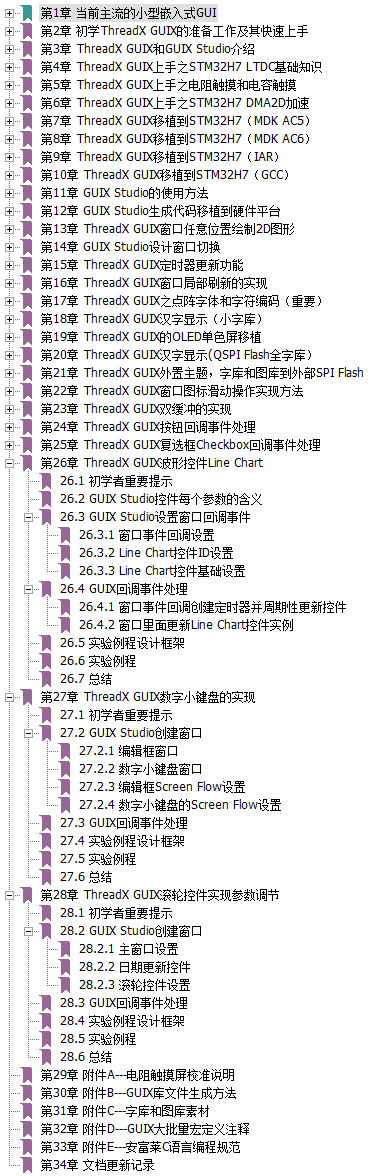

第3版emWin教程和ThreadX GUIX教程开始更新，双管齐下，GUIX更新至第28章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429

第3版emWin更新至第34章

含ThreadX USBX，RL-USB和ST USB
基于V7的新版RL-USB和RL-FlashFS的NAND完整解决方案，实现更简单，用户仅需初始化FMC
http://www.armbbs.cn/forum.php?mod=viewthread&tid=94277

基于V7的新版RL-USB V6.X + RL-FlashFS V6.X模板，操作CLASS10的SD卡速度12-15MB/S，含RTX5和FreeRTOS两版
http://www.armbbs.cn/forum.php?mod=viewthread&tid=94208

USB教程
RL-USB教程，更新至第9章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=99710

第2版DSP数字信号处理和CMSIS-NN神经网络教程，已经发布47章：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=94547

目录：

含双网口，LwIP，RL-TCPnet V7.X和ThreadX NetX
5.1、双网口教程，单网络协议栈管理DM9000和DM9162
http://www.armbbs.cn/forum.php?mod=viewthread&tid=100233

5.2、新版RL-TCPnet V7.X网协议栈和物联网教程开始更新，配RTX5和FreeRTOS两版本，更新至第14章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95243

5.3、LwIP网络教程开始更新，使用MDK的RTE环境开发，配套RTX5和FreeRTOS两个版本，更新至第7章
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95874

5.4、ThreadX NetXDUO网络协议栈教程更新记录贴，前6章已经发布
http://www.armbbs.cn/forum.php?mod=viewthread&tid=104619

含FatFS，RL-FlashFS和ThreadX FileX

6.1、FatFS已经发布SD卡，QSPI Flash和U盘案例
6.2、RL-FlashFS已经发布SD卡和NAND Flash案例
6.3、ThreadX FileX已经实现SD卡案例

FatFS：
[img]https://img.alicdn.com/imgextra/i1/299314119/O1CN01pOQMh01gIY3DNnXCW_!!299314119.png[img]

FileX更新至第4章：

板子效果：
